Несколько камер могут работать исправно по отдельности и создавать перегрузку там, где их потоки сходятся на одной линии. Поэтому сеть для системы безопасности оценивают как общую схему. Количество разъёмов на ближайшем коммутаторе не показывает возможности всей передачи до записи и рабочих мест.
Начните с расположения устройств и путей данных. Где находятся камеры, регистратор, сервер и оператор? Какие участки объединяют несколько потоков? Какие расстояния нужно пройти? Ответы определяют типы соединений, производительность узлов и способ организации питания.
Передача данных и питание по кабелю

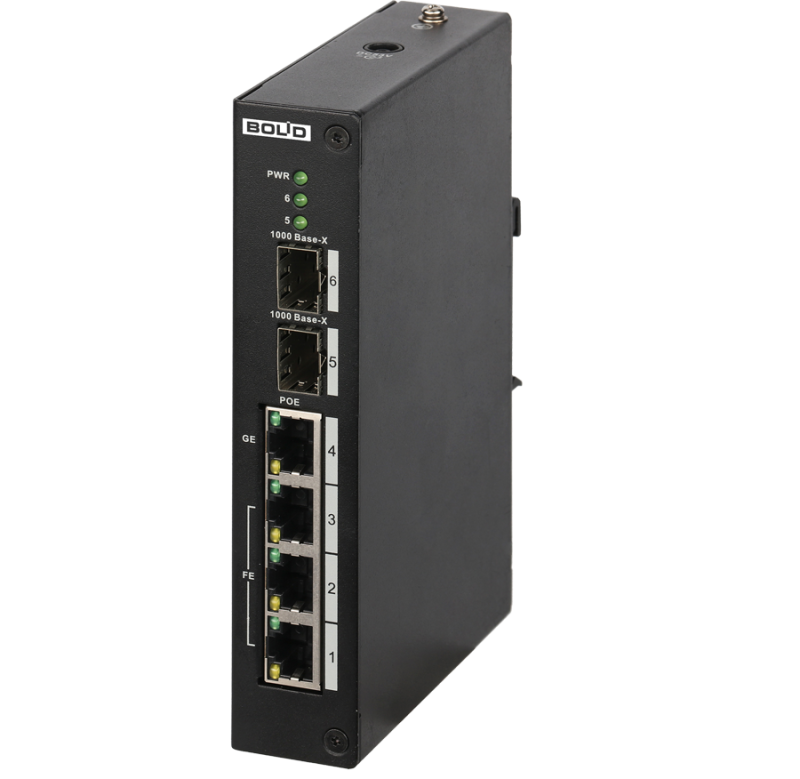

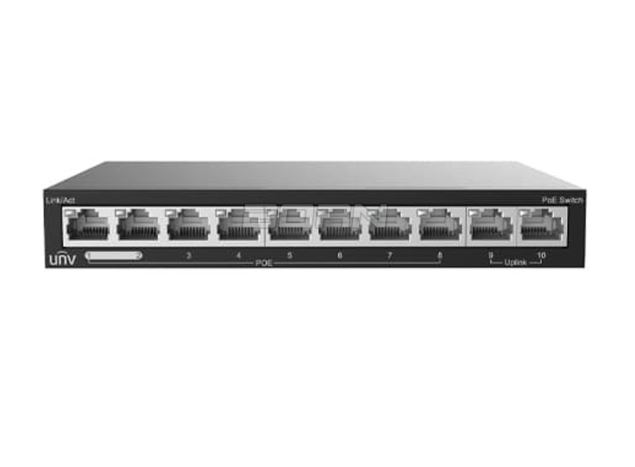

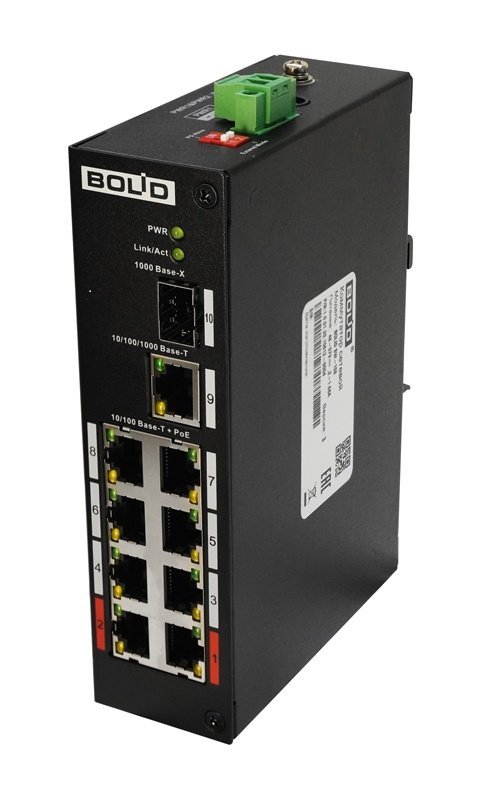

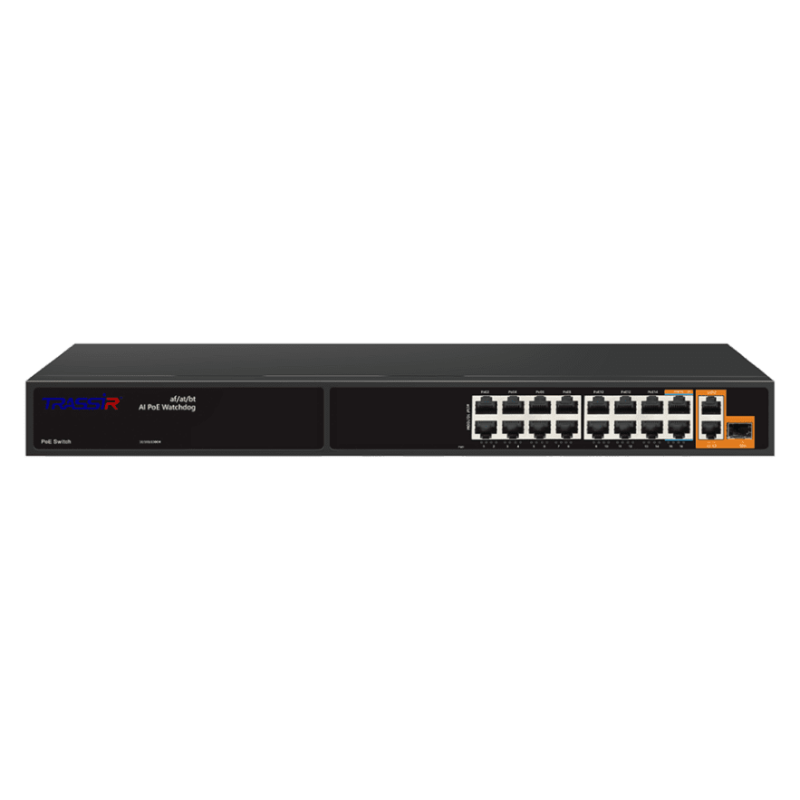

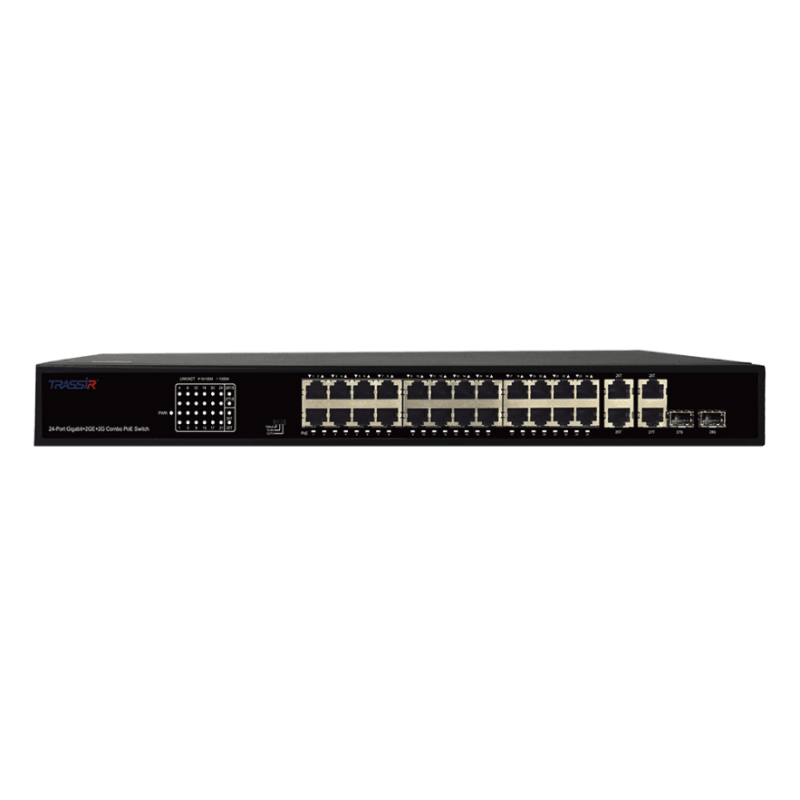

PoE-коммутаторы могут обеспечивать совместимым устройствам связь и питание через Ethernet. Проверяют поддерживаемый стандарт, нагрузку отдельных портов и общий бюджет. Свободное гнездо не означает свободную мощность, особенно если подключаются устройства с разными рабочими режимами.

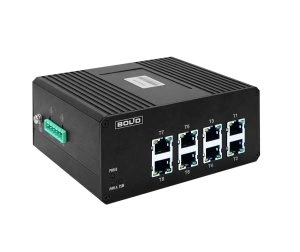

Когда питание организовано отдельно или не требуется на сетевых портах, рассматривают коммутаторы без PoE. Они решают задачу передачи данных. Такой выбор может быть оправдан архитектурой объекта, но требует заранее продуманного питания конечных устройств.
Где проходит суммарный поток
На соединении между группой камер и регистратором передаются данные сразу от нескольких точек. Просмотр с рабочих мест и выгрузка архива могут добавлять нагрузку на соответствующие участки. Поэтому скорости отдельных портов и межузловых линий оценивают по реальной конфигурации.
Если нужны управляемые функции, проверяют их наличие у конкретной модели и соответствие задачам. Возможности разделения сети, диагностики и других настроек нельзя переносить на любой коммутатор. Дополнительная функция полезна тогда, когда она поддерживается и осмысленно используется в схеме.
Расстояния и оптические участки
Для определённых трасс могут применяться медиаконвертеры и оптика. Совместимость определяется типом волокна, модулями, разъёмами и параметрами обеих сторон. Оптический интерфейс сам по себе не передаёт питание конечному устройству, поэтому электрическую часть планируют отдельно.
На медных линиях важны характеристики кабеля, качество соединений и допустимые условия прокладки. Неправильная оконцовка или повреждение трассы способны влиять на работу даже при достаточной производительности коммутатора. Измерения и проверка линии помогают отличить проблему кабеля от ограничений оборудования.
Сетевые узлы размещают с учётом питания, отвода тепла и доступа для обслуживания. Подписи портов и схема связей особенно полезны там, где несколько похожих кабелей сходятся в одном шкафу. Это сокращает время поиска нужной линии при добавлении или замене устройства.
После запуска проверяют фактическую передачу, работу питания PoE и доступ с предусмотренных рабочих мест. Сохранённая конфигурация помогает оценивать расширение по известным ресурсам. Тогда сеть поддерживает систему наблюдения как рассчитанная инфраструктура, а не как набор соединённых между собой свободных портов.
На схеме полезно обозначить общие участки для нескольких камер: именно через них проходит объединённый поток данных.
