Установка охранной сигнализации почти всегда воспринимается как набор монтажных операций: выбрать датчики, закрепить их в нужных местах, подключить панель и проверить тревогу. На практике такой подход слишком упрощает задачу. Надёжная система охранной сигнализации начинается не с крепежа и не с прокладки кабеля, а с понимания логики охраны конкретного объекта: какие точки нужно контролировать, какие рубежи важно выделить, где нужен контроль открытия, где — присутствия в объёме, а где — воздействия на конструкцию.
Именно поэтому монтаж охранной сигнализации нельзя рассматривать как механическую сборку отдельных устройств. Если заранее не продумать зоны, режимы постановки и сценарии тревоги, даже качественное оборудование будет работать формально: объект окажется защищён не так, как это ожидалось, а обслуживание станет неудобным и затратным. В этом материале разберём, с чего начинается установка охранной сигнализации, как выбрать точки контроля, какие компоненты входят в систему, где чаще всего ошибаются при монтаже и что обязательно проверить перед вводом в эксплуатацию.
Установка охранной сигнализации начинается с продуманного плана: важно заранее определить точки контроля, зоны и логику работы системы.
С чего начинается установка охранной сигнализации
Первый шаг — анализ объекта, а не выбор конкретной модели извещателя. Нужно понять, как люди входят и выходят, какие помещения используются постоянно, какие остаются без персонала, где хранятся материальные ценности, какие проёмы и конструкции потенциально уязвимы. Для небольшого офиса, магазина, склада, серверной или мастерской логика охраны будет разной, а значит, и состав оборудования тоже будет отличаться.
На этом этапе полезно отталкиваться от простого вопроса: что именно должна фиксировать система? Если важен контроль открытия дверей и окон, в проект обычно закладывают магнитоконтактные точки контроля. Если нужно отслеживать движение внутри помещения, рассматривают ИК и объёмные датчики для охраны. Если задача связана с защитой остекления, перегородок, лёгких конструкций, сейфовых зон или уязвимых участков ограждения, пригодятся вибрационные извещатели для защиты конструкций. Когда эти сценарии понятны заранее, монтаж становится логичным продолжением проекта, а не импровизацией на объекте.
Ещё до начала работ важно определить, как система будет ставиться и сниматься с охраны, кто будет получать события, нужен ли локальный контроль, удалённая передача сообщений, разделение прав доступа и возможность поэтапного расширения. От ответов на эти вопросы зависит не только выбор датчиков, но и подбор приборов и панелей, интерфейсных модулей, шкафа, кабельной части и коммутации.
Как определить точки контроля и правильно разбить объект на зоны
Зоны — это основа удобной и понятной охраны. Ошибка многих проектов в том, что объект либо дробят хаотично, либо, наоборот, объединяют слишком большие участки в одну тревожную группу. В результате при сработке трудно понять источник события, а при эксплуатации невозможно гибко ставить под охрану отдельные помещения или рубежи.
Обычно точки контроля распределяют по нескольким логическим группам. Первая — входные двери, ворота, служебные проходы и другие места доступа. Здесь часто используют магнитоконтактные извещатели, потому что они хорошо подходят для контроля факта открытия. Например, для адресной системы по смыслу уместен магнитоконтактный адресный извещатель С2000-АР1, если логика проекта построена вокруг адресного контроля проёмов.
Вторая группа — внутренние помещения и проходные зоны, где важен контроль присутствия. Здесь уже выбирают не просто «датчик движения», а извещатель под конкретную геометрию помещения, высоту установки и ожидаемую логику сработки. В таких сценариях внимание обычно обращают на раздел с охранными извещателями в целом и отдельно на модели для внутреннего контроля. Если требуется поверхностный адресный вариант по логике адресной системы, можно ориентироваться на извещатель С2000-ШИК как на пример решения для точек, где важно уверенно фиксировать перемещение в контролируемой зоне.
Третья группа — окна, витражи, лёгкие перегородки, отдельные конструктивные элементы и участки, на которые возможны удары, разрушение или несанкционированное воздействие. Здесь уже нужен другой принцип контроля. Если проект предполагает защиту конструкций по факту вибрации или удара, стоит изучить не только раздел вибрационных и ударных извещателей, но и конкретные модели, например адресный вибрационный извещатель С2000-В, если он соответствует концепции системы.
Само деление на зоны должно быть удобным не только в момент монтажа, но и в дальнейшей эксплуатации. Отдельными зонами обычно делают входную группу, служебные помещения, складские участки, кассовую или серверную часть, отдельные кабинеты, технические комнаты и периметр, если он входит в контур защиты. Такое разделение помогает точнее локализовать тревогу, проще обслуживать систему и не отключать весь объект ради работы в одном помещении.

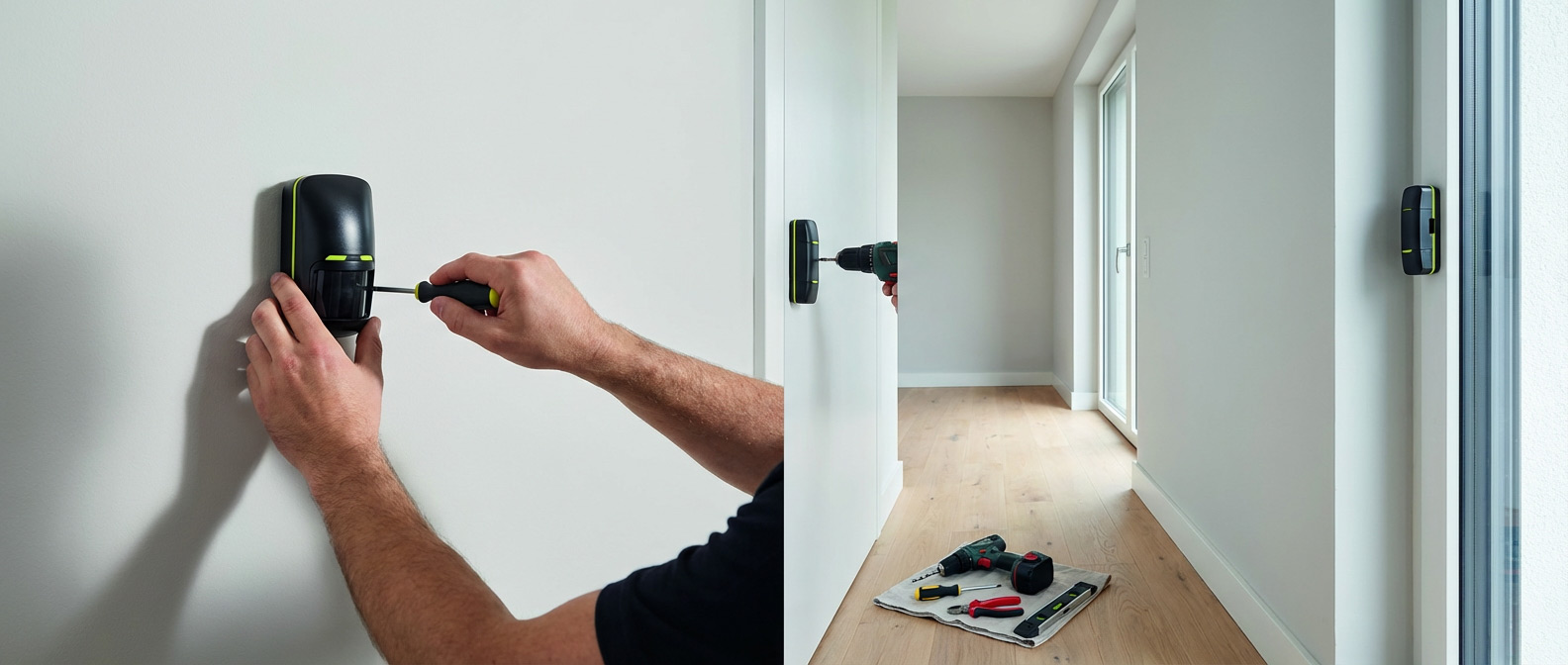

При монтаже датчиков важно учитывать не только место крепления, но и то, какую задачу конкретная точка охраны должна решать.
Какие компоненты обычно входят в систему охраны
Чтобы монтаж охранной сигнализации не превратился в набор несвязанных решений, полезно заранее понимать состав системы. Основа — это извещатели, которые фиксируют события. Далее идёт прибор или панель, принимающая сигналы и формирующая логику работы системы. Затем — каналы связи, интерфейсные модули и оборудование для передачи событий. Отдельный блок — кабельная часть, коммутация, шкафы, корпуса и монтажные элементы.
Если говорить практично, то подбор оборудования удобнее начинать с общей архитектуры и только потом переходить к моделям. Для входа в тему можно смотреть общий каталог охранно-пожарной сигнализации, а затем уже переходить к конкретным направлениям: охранные извещатели, каталог приборов и панелей, коммуникаторы и шлюзы для передачи событий, а также кабель и коммутация для систем безопасности.
В роли центра управления может выступать приёмно-контрольный прибор, который объединяет зоны и обрабатывает тревожные сигналы. В качестве ориентира по классу решения можно посмотреть прибор приемно-контрольный Сигнал-20М, если объекту подходит подобная логика построения. Но важна не сама модель как таковая, а совместимость всех элементов — от датчиков до интерфейсных узлов и каналов передачи сообщений.
Когда система должна передавать события дальше — на диспетчеризацию, в смежную сеть, на внешний интерфейс или в интегрированную систему управления — на первый план выходят коммуникационные элементы. В таких случаях по смыслу рассматривают не только раздел с коммуникационными модулями, но и конкретные устройства, например адресный конвертер протоколов АКП-1, если задача требует согласования протоколов и корректной интеграции.
Проект и подготовка до монтажа
Качественная установка охранной сигнализации требует подготовки. До выхода на объект стоит определить места размещения панели, шкафа, кабельных трасс, органов управления, точек установки извещателей и интерфейсных элементов. Чем раньше продуман доступ к оборудованию для обслуживания, тем меньше проблем будет после запуска. Панель не должна оказаться в неудобной зоне, куда сложно подойти для диагностики. Шкаф не должен мешать эксплуатации помещения. Кабельные маршруты не должны прокладываться «по остаточному принципу» только потому, что так проще монтажнику в конкретный день.
Отдельное внимание стоит уделить размещению оборудования. Если приборы, блоки питания и сопутствующие модули требуют аккуратной и понятной установки, имеет смысл сразу выбирать шкафы и ящики для размещения панели и вспомогательных элементов. Для подобных задач может подойти шкаф для установки приборов ШПС-12, если его формат соответствует составу системы и принятой схеме размещения.
Не менее важен подбор кабельной части. Даже если объект небольшой, нельзя относиться к соединениям как к второстепенной части системы. Корректная коммутация влияет на удобство сервиса, стабильность контактов и скорость поиска неисправностей. Поэтому ещё на этапе подготовки обычно просматривают не только общий раздел кабеля и коммутации, но и отдельные категории — витую пару, если она уместна в конкретной инфраструктуре, а также разъёмы, клеммы и патч-компоненты для аккуратной сборки и понятной маркировки соединений.
На практике подготовка до монтажа нужна ещё и для согласования логики всех элементов между собой. Если сначала купить датчики, потом отдельно выбрать панель, а затем пытаться «подружить» их с интерфейсными устройствами и линиями связи, вероятность ошибок заметно возрастает. Гораздо надёжнее смотреть на систему как на единый контур: точки контроля, зоны, прибор, передача событий, размещение оборудования и дальнейшее обслуживание.

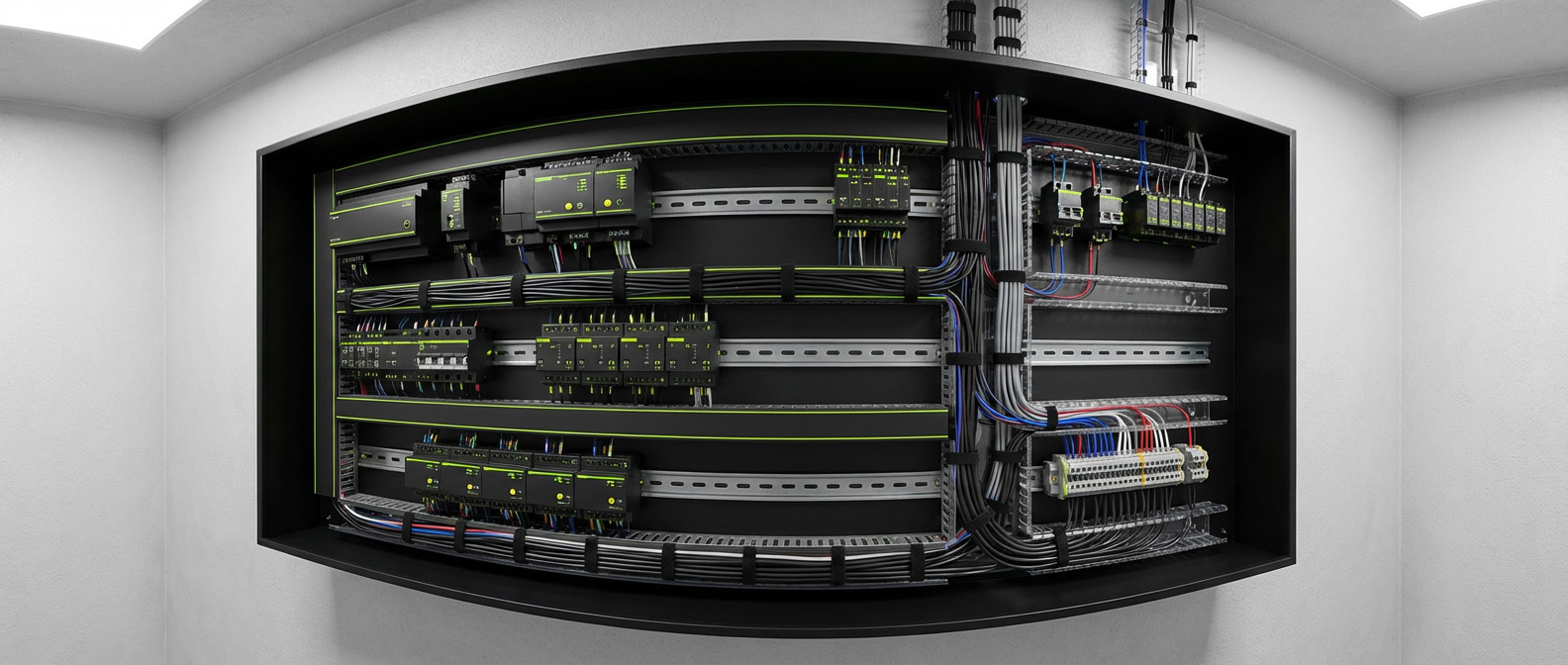

Панель, шкаф и подключаемые линии должны собираться так, чтобы систему было удобно обслуживать, расширять и тестировать.
Монтаж датчиков, линии связи, панели и шкафа
Когда логика системы определена, начинается собственно монтаж охранной сигнализации. Но и здесь последовательность имеет значение. Сначала обычно подтверждают фактические точки установки на объекте, сверяют удобство трасс, контролируют доступность мест крепления и только после этого переходят к фиксации извещателей, монтажу панели, установке шкафа и сборке соединений.
При установке датчиков важно не подменять задачу формальностью. Дверной проём должен контролироваться так, чтобы система уверенно фиксировала открытие, а не просто «имела датчик на двери». Внутренний объём помещения должен перекрываться с учётом проходов и вероятной траектории движения, а не только по принципу «где осталось место на стене». Защита конструкций должна учитывать сам сценарий воздействия, а не ограничиваться символической установкой ударного извещателя.
Панель и сопутствующее оборудование лучше размещать там, где их можно безопасно и удобно обслуживать. Если шкаф, блок питания, прибор и соединения собраны без запаса по удобству, любая диагностика превратится в лишние затраты времени. Здесь помогают не только правильно подобранные корпуса, но и монтажные аксессуары для установки оборудования, которые делают сборку более аккуратной и предсказуемой в обслуживании.
Соединения и трассы также требуют внимательного отношения. В реальных условиях проблемы часто возникают не на уровне самих извещателей, а в местах соединения, перехода, неудачной укладки или неудобного обслуживания кабельных линий. Поэтому аккуратная коммутация, понятное деление линий и доступность соединений зачастую оказываются не менее важными, чем выбор конкретной модели датчика.
Подключение коммуникаторов и интерфейсных элементов
Одна из самых частых ошибок — воспринимать каналы передачи событий как необязательное дополнение, которое можно подключить в конце «по остаточному принципу». На деле панель, датчики, интерфейсные элементы и коммуникаторы нужно рассматривать как единую систему. Если тревога фиксируется локально, но сценарий передачи событий не продуман, система будет работать лишь частично.
Поэтому ещё до запуска важно понять, кому и куда уходят сообщения, какие статусы нужно передавать, какие события являются критичными, а какие — сервисными. Для этого полезно заранее изучить раздел коммуникаторов и шлюзов GSM, Ethernet и RS-485 и подбирать оборудование не абстрактно, а под конкретную схему объекта. В одних случаях нужна только передача тревоги, в других — интеграция со смежной системой, в третьих — адресное взаимодействие нескольких компонентов внутри одного комплекса.
Хорошая практика — проверять не только факт связи как таковой, но и соответствие логики событий. Пользователь должен понимать, какая зона сработала, что именно произошло и как система ведёт себя в разных режимах охраны. Это особенно важно на объектах, где часть помещений ставится на охрану отдельно, а часть продолжает работать в обычном режиме.

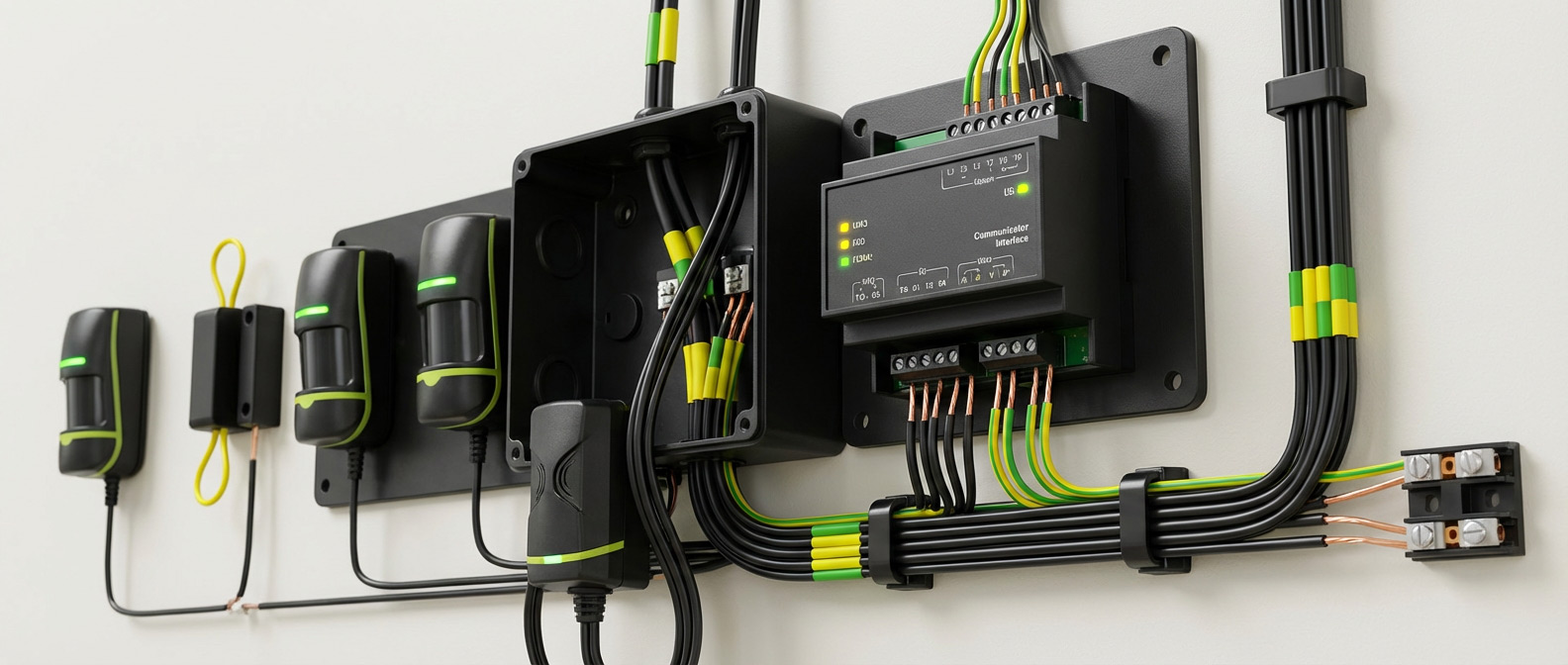

Даже качественные извещатели не дадут ожидаемого результата, если их подключение и логика зон продуманы формально.
Типовые ошибки при установке охранной сигнализации
Первая и самая распространённая ошибка — начинать монтаж без чёткой логики зон. Когда объект не разделён на понятные участки, система становится неудобной уже в первый день эксплуатации. Тревога есть, а источник события непонятен. Поставить под охрану только часть объекта сложно. Обслуживание превращается в угадывание.
Вторая ошибка — подбирать извещатели не под точку контроля, а по общему названию. «Нужен датчик на помещение» или «поставим датчик на окно» — слишком общие формулировки. На практике важно понимать, что именно нужно фиксировать: открытие, движение, воздействие на конструкцию, проход через конкретный участок. Поэтому выбор оборудования всегда должен опираться на задачу и место установки, а не только на привычный список позиций.
Третья ошибка — неудобное размещение панели, шкафа и коммутации. Система может быть собрана на качественных компонентах, но если доступ к прибору затруднён, линии запутаны, соединения сделаны неаккуратно, а обслуживание требует разбирать половину шкафа, эксплуатационные риски быстро накапливаются.
Четвёртая ошибка — формальный подход к кабельной части. Нередко именно соединения, клеммы, переходы и неудачно проложенные трассы становятся причиной нестабильной работы. Поэтому кабель и коммутация — это не вспомогательный раздел закупки, а полноценная часть проекта, влияющая на итоговый результат.
Пятая ошибка — подключение оборудования без понимания сценариев тревоги. Если панель подключена, датчики отображаются, а тревога формально приходит, это ещё не означает, что система действительно готова к работе. Нужно проверять именно сценарии: как срабатывает входная группа, как ведут себя отдельные зоны, как формируются события, как система реагирует на разные режимы постановки и снятия.
Что проверять при запуске и тестировании сценариев тревоги
Финальный запуск нужен не для галочки. Это этап, на котором проявляются ошибки планирования, неточности в делении объекта на зоны и несогласованность между оборудованием. Проверять стоит не отдельные устройства сами по себе, а весь сценарий работы системы от точки контроля до получения события.
В первую очередь имеет смысл убедиться, что каждая зона соответствует своей логике. Если дверь определена как отдельная точка контроля, она должна отображаться и обрабатываться отдельно. Если внутреннее помещение имеет собственный режим охраны, это должно быть видно и в постановке, и в тревожных сообщениях. Если на объекте выделены отдельные участки, их нельзя смешивать в одну условную группу только ради упрощения настройки.
Далее проверяют реакцию на реальные сценарии: открытие контролируемого проёма, движение в охраняемом объёме, воздействие на защищаемую конструкцию, постановку и снятие разных зон, передачу событий через коммуникационный канал, корректность индикации и понятность сообщений для пользователя. Чем ближе тест к реальной эксплуатации, тем выше шанс обнаружить слабые места до начала полноценной работы.
Также полезно оценить удобство обслуживания: насколько просто открыть шкаф, проверить соединения, определить зону сработки, заменить или протестировать отдельный элемент. Если система уже на этапе запуска выглядит запутанной, со временем это приведёт к дополнительным расходам на сервис и модернизацию.

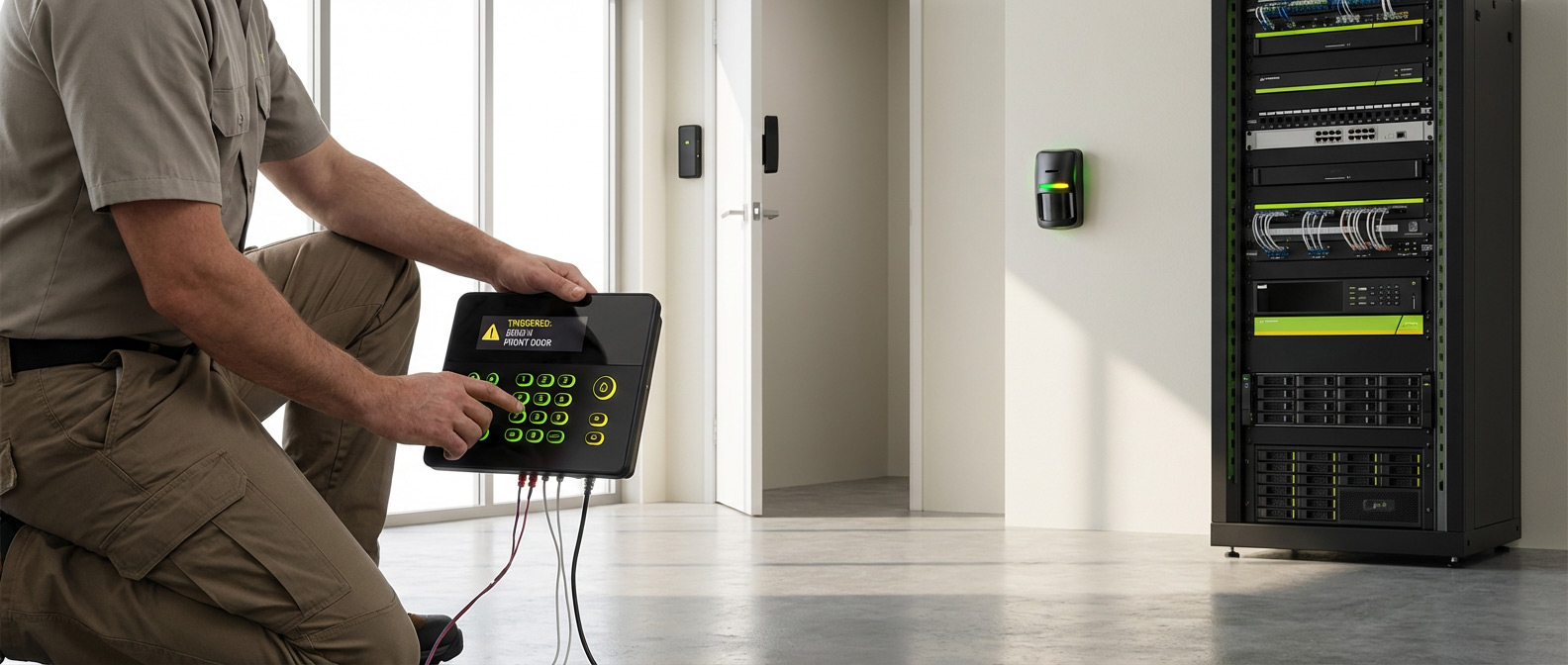

Финальный запуск нужен не для формальности: именно на этом этапе часто проявляются ошибки в зонах, сценариях тревоги и связке оборудования.
Надёжная охрана строится на согласованности всех компонентов
Установка охранной сигнализации — это не отдельный этап после закупки оборудования, а последовательная работа от логики охраны объекта к выбору точек контроля, зон, извещателей, панели, каналов передачи событий, шкафа и кабельной части. Чем лучше эта логика продумана заранее, тем проще проходит монтаж, тем понятнее система в эксплуатации и тем меньше риск типовых ошибок при запуске.
Если подбирать оборудование как единый комплекс, а не как случайный набор устройств, система охранной сигнализации получается стабильнее и удобнее в обслуживании. Для выбора компонентов под конкретный объект и сценарий охраны можно последовательно изучить раздел охранно-пожарной сигнализации, посмотреть охранные извещатели, перейти в раздел приборов и панелей, оценить коммуникаторы и шлюзы, а также подобрать кабель и коммутацию, шкафы и ящики и сопутствующие элементы монтажа под реальную структуру объекта.
Такой подход помогает не только грамотно выполнить монтаж охранной сигнализации, но и собрать систему, которую удобно запускать, проверять, расширять и поддерживать в рабочем состоянии без лишних переделок.
